Capacitor Variável de Alta Tensão

Visão geral do produto

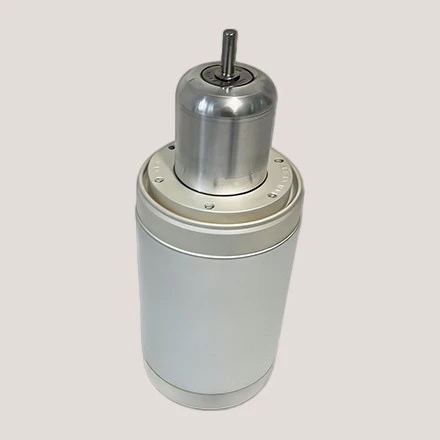

Um capacitor variável de alta tensão combina uma faixa de capacitância ajustável com isolamento projetado para trabalho elevado e tensão de pico. Ele é usado em transmissores de RF de alta-potência, redes de correspondência de alta-tensão, sistemas de aquecimento-por indução, equipamentos aceleradores e circuitos de teste que alteram a ressonância ou a impedância em potencial elétrico substancial. O projeto deve fornecer deslocamento de ajuste mecânico e o espaçamento de alta-tensão necessário dentro de um componente.

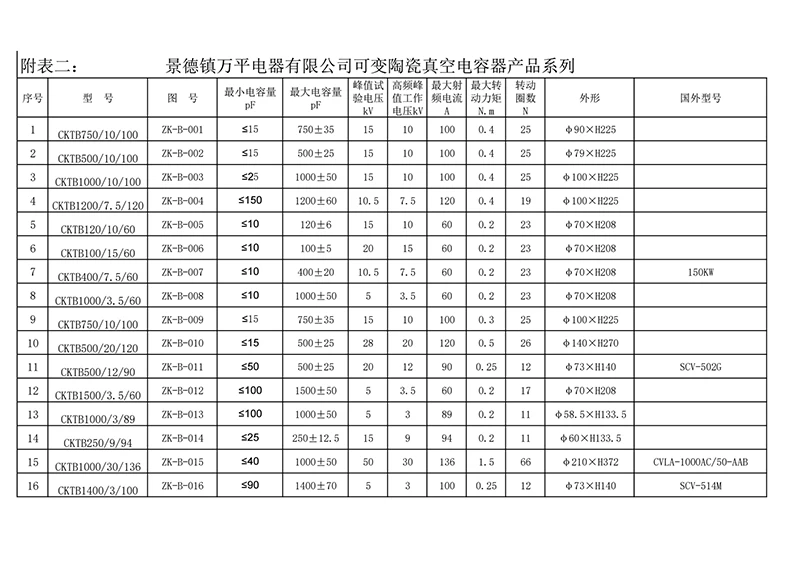

Capacitância máxima até 750 pF

Os modelos listados ajustam abaixo de 15 ou 50 pF a 750 ou 500 pF. Isso fornece diferentes perfis de faixa para redes correspondentes de alta-tensão que precisam de um valor mínimo mais baixo ou de um intervalo de ajuste mais curto.

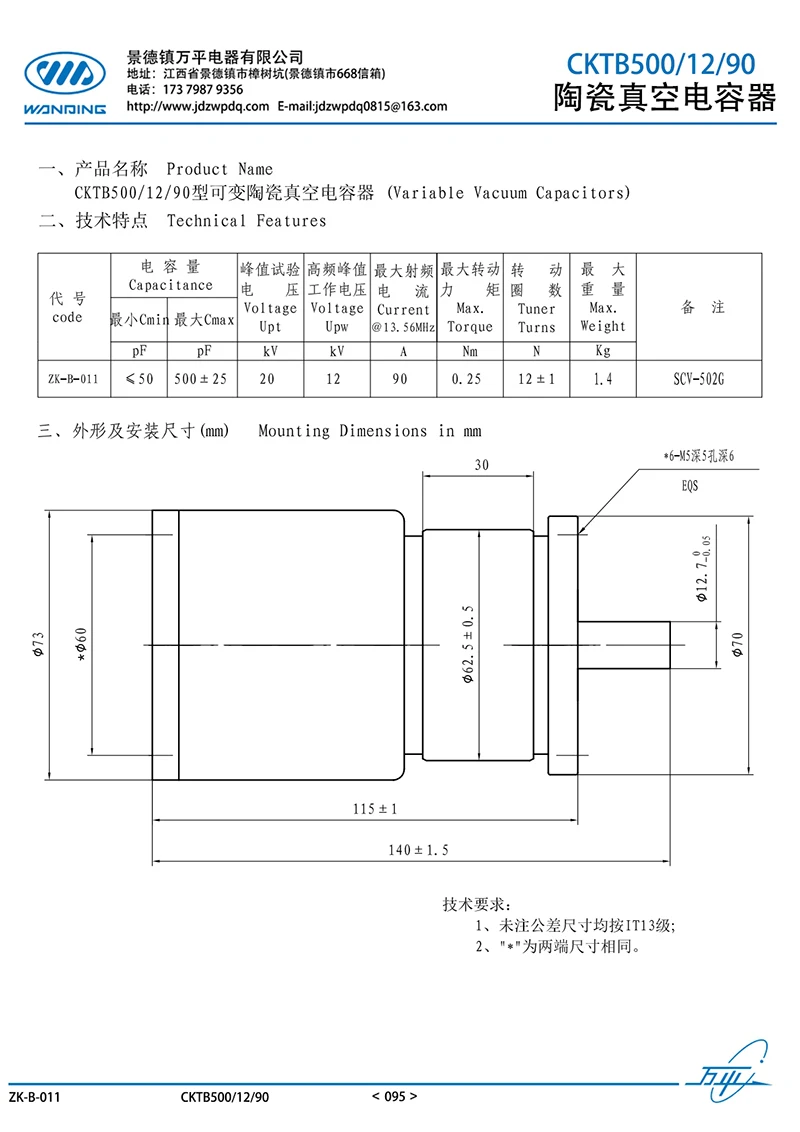

Tensão de trabalho de até 12 kV e corrente de RF de 100 A

O modelo de-tensão mais alta fornece tensão de trabalho de pico de-alta frequência de 12 kV e tensão de teste de pico de 20 kV, enquanto o modelo de{4}}corrente mais alta atinge 100 A a 13,56 MHz. O modelo pode, portanto, ser escolhido dependendo se a tensão ou a corrente de RF é a carga dominante.

Ajuste multivoltas de-torque baixo-

O torque máximo é de 0,25 a 0,3 N·m, com 12 ± 1 ou 25 voltas dependendo do modelo. Isso fornece requisitos definidos para o inversor para sintonia manual, motorizada ou remota próxima à ressonância.

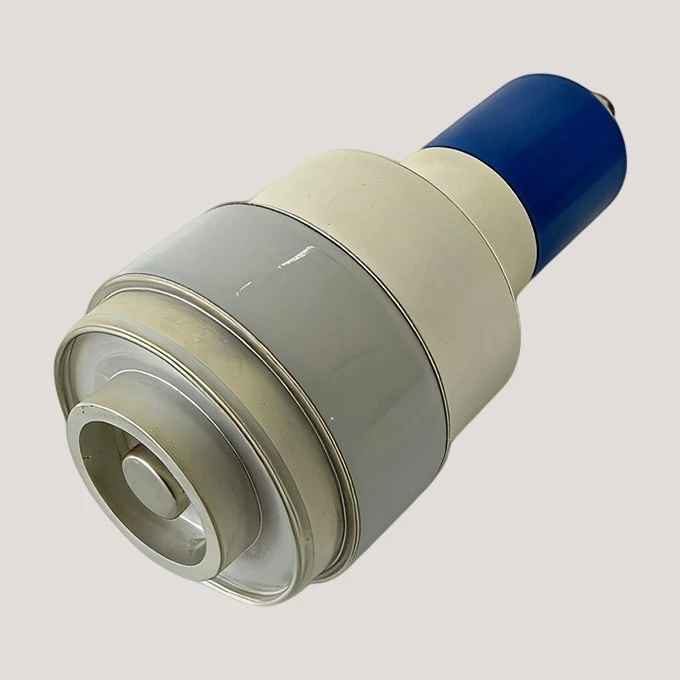

O conjunto inclui grupos de eletrodos fixos e móveis, mecanismo de ajuste de precisão, terminais isolados e invólucro reforçado. Dependendo do modelo, pode ser utilizado um corpo cerâmico-e{2}}metálico a vácuo ou um sistema de isolamento cerâmico-de alta resistência.

A rotação do eixo ou movimento de acionamento linear é convertido em deslocamento controlado do eletrodo. A distância de isolamento, a faixa de ajuste, o espaçamento dos terminais e o suporte mecânico são projetados juntos porque o ponto de maior tensão elétrica pode mudar à medida que o capacitor é sintonizado.

Classe de tensão e faixa de ajuste

Os valores personalizados incluem capacitância mínima e máxima, tensão nominal e de pico, relação de ajuste e deslocamento mecânico útil. A frequência, a corrente de RF e o ciclo de trabalho são verificados antes da finalização do eletrodo e da estrutura de isolamento.

Conexão de inversores e equipamentos

A forma do eixo, a direção de ajuste, a interface de montagem, a disposição dos terminais e a conexão de resfriamento podem ser combinadas com o equipamento. Num projeto de substituição, o acionamento existente e o limite de instalação podem ser mantidos quando as condições técnicas o permitirem.

Folga de ajuste e geometria de isolamento

Antes da conclusão do invólucro, os eletrodos fixos, eletrodos móveis, peças de acionamento e componentes isolantes são alinhados. A folga é verificada ao longo de todo o percurso para que o movimento de ajuste não reduza a distância de isolamento especificada.

Alcance, resistência e verificação mecânica

A capacitância é medida em diversas posições de ajuste. O isolamento e o desempenho de resistência-de tensão aplicável são então testados, seguidos por verificações de continuidade mecânica, layout do terminal e dimensões de montagem antes da atribuição do lote.

Estruturas de vácuo fixas e móveis

Wanping produz conjuntos de capacitores fixos e variáveis ​​em rotas estruturais separadas. Seu trabalho de-processamento a vácuo e montagem de precisão-abrange produtos que combinam isolamento selado com sistemas de eletrodos móveis.

Engenharia a partir de dados de equipamentos existentes

A engenharia pode começar a partir de um desenho, amostra física, modelo atual ou valores elétricos alvo. A compatibilidade dos equipamentos e a estrutura de ajuste interno são revisadas antes do início da produção da amostra.
